Ошибка Heidenhain 230-019E: разряд батареи измерительного щупа

Сообщение 230-019E появляется на экране стойки Heidenhain TNC в момент, когда встроенная батарея передатчика измерительного щупа приближается к порогу разряда, при котором стабильная радио- или ИК-связь с приёмником уже не гарантируется. Проблема сама по себе не механическая, но её последствия — пропуски измерений, ложные срабатывания и остановы цикла — обходятся дороже, чем плановая замена батареи. В этом материале — как устроено питание щупа, почему батарея садится быстрее нормы и какой порядок действий снимает ошибку без риска для настроек и калибровки.

1. Что означает ошибка 230-019E
2. Как устроено питание измерительного щупа
3. Причины ускоренного разряда батареи
4. Порядок действий при появлении ошибки
5. Замена батареи: пошагово
6. Профилактика и периодичность обслуживания
7. Сравнение режимов работы щупа по уровню заряда
8. Заключение

Что означает ошибка 230-019E

Стойки Heidenhain TNC используют для контроля состояния измерительных щупов внутреннюю диагностику канала связи. Щуп периодически передаёт служебный пакет с информацией о статусе, включая уровень заряда батареи передатчика. Как только напряжение элемента питания опускается ниже порогового значения (конкретный порог зависит от модели щупа и версии ПО стойки — уточняйте по руководству станка), система выдаёт предупреждение 230-019E.

Важно различать два состояния: предупреждение о низком заряде и полный отказ связи. В первом случае щуп продолжает работать, но время до окончательной разрядки ограничено — обычно это часы или несколько рабочих смен, а не минуты. Во втором случае сигнал уже теряется, и стойка выдаёт другую ошибку — потерю связи с приёмником, а не разряд батареи. Игнорирование 230-019E может привести именно к переходу во второе состояние в середине рабочего цикла.

Формулировка и номер сообщения могут отличаться в зависимости от версии прошивки TNC 640, TNC 620, iTNC 530 и других контроллеров — общий принцип диагностики батареи остаётся единым. Подробный разбор родственных сообщений стойки собран в справочнике кодов ошибок Heidenhain TNC.

Как устроено питание измерительного щупа

Беспроводной измерительный щуп для настройки нуля детали и контроля размеров — это автономный радиочастотный или инфракрасный передатчик со встроенной механикой контакта (стилусом). Питание передатчика обеспечивает несменный либо сменный литиевый элемент, рассчитанный на определённое количество срабатываний и часов активного режима.

Принцип простой: механический контакт стилуса с деталью вызывает срабатывание микропереключателя, сигнал усиливается и передаётся приёмнику, установленному в рабочей зоне станка. Вся эта электроника питается от одной батареи — без резервного источника, в отличие, например, от батареи энкодера в контуре обратной связи привода. Поэтому падение напряжения сразу сказывается на дальности и надёжности передачи сигнала.

На рынке представлены щупы разных производителей с похожим принципом питания — в том числе линейка Blum-Novotest, которая используется на станках с разными типами стоек:

Измерительные щупы · Контроль детали и инструмента

Измерительный щуп TC50 | TC60

A-5180-2001

Беспроводной измерительный щуп с автономным питанием — пример конструкции, где ресурс батареи напрямую определяет стабильность передачи сигнала на приёмник станка.

Тип беспроводной Питание автономная батарея

Цена по запросу Смотреть в каталоге →

Причины ускоренного разряда батареи

Штатный срок службы батареи измерительного щупа рассчитан производителем на определённое число измерительных циклов при типовой интенсивности использования (уточняйте норму по паспорту конкретной модели). На практике батарея садится раньше расчётного срока по нескольким причинам.

• Частые ложные срабатывания стилуса из-за стружки, СОЖ или вибрации — каждое включение контакта расходует заряд, даже если измерение не выполнялось.
• Постоянный режим ожидания без перевода щупа в спящий режим между циклами — на части моделей это настраивается программно.
• Хранение щупа при низкой температуре или его использование сразу после длительного простоя — химический ресурс литиевого элемента снижается при охлаждении.
• Использование батареи не той ёмкости или типа при неоригинальной замене — экономия на элементе питания оборачивается более частыми остановами станка.
• Естественное старение батареи при хранении на складе без выработки — саморазряд литиевых элементов присутствует даже без активного использования.

Отдельно стоит учитывать общую нагрузку на измерительную систему станка: если параллельно фиксируются сбои в канале передачи данных или нестабильность позиционирования, стоит проверить не только батарею, но и состояние приёмника и антенны — это разные точки отказа, и их легко перепутать при поверхностной диагностике.

Порядок действий при появлении ошибки

Когда на экране появляется 230-019E, действовать стоит по чёткой последовательности, а не откладывать реакцию до полного отказа связи.

1. Зафиксируйте сообщение и время его появления — это пригодится, если ошибка возникает периодически и нужно оценить закономерность.
2. Завершите текущий цикл измерения безопасным способом, не прерывая программу аварийно, если это допускает технологический процесс.
3. Проверьте по документации станка модель установленного щупа и тип используемой батареи — маркировка указана на корпусе передатчика или в паспорте оснастки.
4. Оцените остаточный ресурс: если станок работает в несколько смен, батарею разумнее заменить сразу, не дожидаясь полной разрядки в середине партии деталей.
5. После замены выполните тестовое измерение и убедитесь, что сообщение об ошибке не появляется повторно на новом цикле.

Если сообщение возникает сразу после установки новой батареи — причина не в элементе питания, а в контактной группе отсека, окислении контактов или в приёмнике сигнала. В этом случае требуется более глубокая диагностика, и здесь уместно обратиться к профильному сервису по ремонту промышленного оборудования, чтобы не потерять время на повторные замены исправной батареи.

Замена батареи: пошагово

Процедура замены батареи измерительного щупа в целом стандартна для большинства моделей, но точный порядок и тип крепления батарейного отсека уточняйте по паспорту конкретного щупа.

1. Отведите щуп в безопасное положение и обесточьте цикл измерения на стойке.
2. Снимите защитный колпачок или крышку батарейного отсека, соблюдая порядок откручивания — на части моделей отсек герметизирован уплотнительным кольцом.
3. Извлеките разряженную батарею, зафиксировав полярность установки — на корпусе элемента и в гнезде отсека, как правило, есть маркировка «+».
4. Очистите контакты отсека от следов окисления сухой безворсовой салфеткой, не используя абразивные составы.
5. Установите новую батарею того же типа и ёмкости, что указана в паспорте щупа — замена на аналог с другим напряжением недопустима.
6. Верните крышку на место, проверив целостность уплотнительного кольца — это защита от попадания СОЖ и стружки внутрь корпуса.
7. Выполните тестовый цикл измерения и проконтролируйте отсутствие сообщения об ошибке на нескольких последовательных проходах.

Для щупов с несменным аккумулятором процедура иная — требуется сервисная зарядная станция или замена модуля целиком, это стоит уточнять у поставщика оснастки заранее, чтобы не остаться без резервного щупа на время ремонта.

Элементы питания · Литиевые батареи для ЧПУ-оснастки

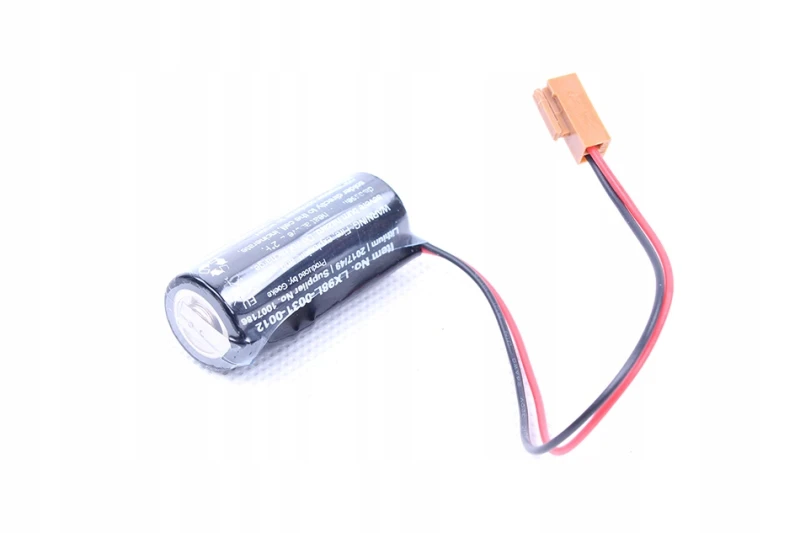

Батарея литиевая не перезаряжаемая LX98L-0031-0012 Fanuc

LX98L-0031-0012

Литиевый элемент питания промышленного класса — иллюстрация типа батарей, применяемых в автономных устройствах ЧПУ. Точную маркировку батареи для конкретного щупа сверяйте по паспорту оснастки.

Тип литиевая, не перезаряжаемая

Цена по запросу Смотреть в каталоге →

Профилактика и периодичность обслуживания

Плановая замена батареи щупа в рамках регламентного ТО обходится дешевле, чем аварийная остановка станка посреди партии деталей. Общая рекомендация — включить проверку уровня заряда в чек-лист планового обслуживания вместе с проверкой измерительных щупов Heidenhain и сопутствующей оснастки.

• Ведите журнал наработки щупа — количество циклов измерения и дату последней замены батареи.
• Не дожидайтесь появления предупреждения на экране — меняйте элемент питания по календарному графику или по счётчику срабатываний.
• Держите на складе минимум один запасной комплект батарей нужного типа для каждой модели щупа, установленной на станках участка.
• После каждой замены фиксируйте новую дату в системе ТО станка — это упрощает планирование следующей замены.
• Если станок используется в интенсивном многосменном режиме, сокращайте интервал замены относительно паспортной нормы производителя.

Полезно также периодически проверять точность самого щупа отдельно от вопроса питания — разряженная батарея и механический износ стилуса дают внешне похожие симптомы: нестабильные показания и пропуски срабатывания. Разница и порядок диагностики подробно разобраны в статье про калибровку измерительного щупа.

Сравнение режимов работы щупа по уровню заряда

FAQ: частые вопросы

Можно ли продолжать работу станка после появления ошибки 230-019E?

Кратковременно да, щуп ещё сохраняет связь с приёмником. Но замену батареи стоит выполнить в ближайшую техническую паузу, не дожидаясь полной потери сигнала.

Подходит ли для щупа Heidenhain любая литиевая батарея того же напряжения?

Нет, тип и ёмкость элемента питания нужно сверять по паспорту конкретной модели щупа. Замена на батарею с другими параметрами может привести к нестабильной работе передатчика.

Почему ошибка появляется сразу после установки новой батареи?

Скорее всего, причина не в элементе питания, а в окисленных контактах отсека или в неисправности приёмника сигнала. Требуется дополнительная диагностика канала связи щупа.

Как часто нужно менять батарею измерительного щупа?

Периодичность зависит от интенсивности использования и модели щупа — уточняйте норму по паспорту оснастки. На практике удобнее привязать замену к плановому ТО, не дожидаясь предупреждения на экране.

Отличается ли причина ошибки 230-019E от потери связи со щупом?

Да. 230-019E сообщает именно о низком заряде батареи, тогда как потеря связи — отдельное сообщение стойки, которое может быть вызвано и другими причинами, включая неисправность приёмника или помехи.

Заключение

Ошибка 230-019E — один из немногих сигналов стойки Heidenhain, который даёт запас времени на плановую реакцию, а не требует аварийной остановки. Игнорировать его не стоит: переход от предупреждения о разряде к полной потере связи с щупом происходит быстрее, чем кажется на первый взгляд, особенно при интенсивной многосменной работе.

Если после замены батареи ошибка повторяется, либо вы не уверены в типе установленного щупа и совместимой оснастке, специалисты ООО «Эффективное производство» помогут подобрать элемент питания, диагностировать канал связи щупа и, при необходимости, провести проверку точности измерительной системы станка в комплексе.
