Как проверить энкодер на исправность и когда нужен ремонт
Энкодер — датчик, который сообщает системе ЧПУ о положении и скорости вала двигателя или узла станка. Когда он начинает сбоить, станок ведёт себя по-разному: теряет размер, выдаёт аварии по обратной связи, «уходит» по координате или вообще не находит нулевую точку. Те же симптомы дают и грязь на считывающей головке, и перебитый кабель, и просевшее питание, поэтому заменять датчик «по подозрению» дорого и часто бесполезно. Ниже — порядок проверки от простого к сложному, измерения, которые можно сделать без специального стенда, и критерии, по которым решают, ремонтировать энкодер или менять.
- Симптомы неисправности энкодера
- Типы энкодеров и особенности их проверки
- Пошаговая проверка на станке
- Абсолютные энкодеры: батарея и потеря позиции
- Ремонт или замена: как принять решение
- Типичные ошибки и профилактика
- Заключение
Симптомы неисправности энкодера
Энкодер редко выходит из строя «мгновенно». Чаще сначала появляются нестабильные, плавающие проявления, которые связаны с нагревом, вибрацией или загрязнением. Характерные признаки:
- аварии по обратной связи (потеря сигнала, ошибка связи с датчиком, превышение рассогласования) — особенно если они возникают нерегулярно;
- дрейф координаты: при повторных возвратах в одну точку индикация расходится;
- рывки и «дёргание» оси на малых скоростях, шум двигателя;
- ошибки поиска референтной метки — станок не может выйти в ноль;
- сообщения о разряде батареи или потере абсолютной позиции;
- неисправность проявляется после прогрева станка или при определённом положении оси.
Важно понимать: такие симптомы не доказывают, что виноват именно датчик. В таблице — соответствие типичных проявлений и вероятных причин.
| Проявление | Вероятные причины | Что проверить первым |
|---|---|---|
| Авария «нет связи с датчиком» | Обрыв или окисление в разъёме, повреждённый кабель, отказ электроники датчика | Разъёмы, кабель на изгибах, напряжение питания на датчике |
| Дрейф координаты | Загрязнение или износ сканирующей части, проскальзывание муфты, помехи | Механическое крепление, муфта, заземление экрана |
| Рывки на малой скорости | Искажённые сигналы A/B (sin/cos), износ подшипника датчика | Форма сигналов осциллографом, люфт вала датчика |
| Не находит референтную метку | Отказ канала метки, неверный кулачок замедления, загрязнение | Сигнал метки при медленном проходе, состояние кулачка |
| Потеря абсолютной позиции | Разряженная батарея, обрыв резервного питания, отказ датчика | Батарея и её цепь, состояние кабеля |
Коды конкретных аварий по обратной связи удобно сверять с отдельными разборами: например, ошибки серии DS03xx для Fanuc описаны в материалах по потере связи с датчиком и ошибкам SV0368/SV0364.
Типы энкодеров и особенности их проверки
Методика зависит от того, какой датчик установлен. Инкрементальный энкодер выдаёт импульсы приращения и требует поиска референтной метки после включения. Абсолютный сразу сообщает положение в цифровом виде по последовательному интерфейсу (EnDat — интерфейс Heidenhain, SSI и BiSS — открытые стандарты; у Fanuc применяется собственный последовательный протокол). Подробнее о различиях — в статье про абсолютные и инкрементальные энкодеры, а об интерфейсах — в материале про SSI, BiSS, EnDat и Fanuc Serial.
| Тип датчика | Выходной сигнал | Чем проверять | Особенности |
|---|---|---|---|
| Инкрементальный с TTL | Прямоугольные импульсы A, B, R | Осциллограф, счётчик импульсов | Проверяется смещение фаз и наличие метки R |
| Инкрементальный с sin/cos (1 Vpp) | Аналоговые синусоидальные сигналы | Осциллограф, диагностический прибор | Важны амплитуда, offset и форма фигуры Лиссажу |
| Абсолютный (последовательный) | Цифровой обмен данными | Диагностика в ЧПУ/приводе, специализированный тестер | Осциллографом видна только активность линий, не само положение |
| Резольвер | Аналоговые сигналы синуса и косинуса от обмоток | Мультиметр, осциллограф | Проверка сопротивления обмоток, признаки неисправности резольвера описаны отдельно |
Для двигателей Fanuc используются датчики с собственными артикулами. Например, импульсный энкодер A860-2060-T321 относится к этому семейству: перед заменой сверяйте артикул с шильдиком старого датчика, а не только внешний вид и размер.
Импульсный энкодер Fanuc для обратной связи по положению. Подходит как замена, если артикул совпадает с установленным датчиком.
Пошаговая проверка на станке
Идти нужно от внешних причин к внутренним: так вы не потеряете время на разборку датчика, если проблема в разъёме. Любые работы с кабелями датчика выполняйте при обесточенном станке, соблюдая порядок отключения, который указан в руководстве станка.
- Зафиксируйте аварию и условия. Запишите код, ось, режим (позиционирование, подача, шпиндель), температуру. Нерегулярные сбои, зависящие от нагрева или положения оси, указывают на кабель или контакт; стабильные — на сам датчик или электронику.
- Осмотрите датчик и место установки. Следы СОЖ и масла на корпусе и разъёме, трещины корпуса, повреждение защитного уплотнения, люфт на фланце. Попадание жидкости внутрь — частая причина отказов оптических датчиков.
- Проверьте механику. Крепление, муфта, соосность. Если датчик установлен на валу двигателя через муфту, убедитесь, что она не проскальзывает и не имеет трещин. Нетипичный шум и люфт вала могут говорить об износе подшипника.
- Осмотрите кабель и разъёмы. Разъём должен быть затянут, без окислов и следов влаги. Обратите внимание на участки, которые изгибаются при движении оси: именно там чаще всего ломаются жилы. Экран кабеля должен быть подключён так, как предписывает документация на систему.
- Измерьте питание на датчике. Измерение нужно проводить на разъёме датчика, а не на выходе привода: так вы учитываете падение напряжения на кабеле. Для многих датчиков номинал — 5 В с допуском около ±5 %, но значения зависят от модели — уточняйте по руководству на конкретный датчик.
- Проверьте сигналы. Для инкрементальных датчиков с sin/cos и TTL снимите осциллограммы A, B и метки R при медленном ручном проворачивании вала или движении оси. Смотрите на амплитуду, стабильность, отсутствие «провалов» и шумов, фазовый сдвиг между каналами. Для датчиков Heidenhain удобен специальный прибор — см. статью про диагностику с PWM 21.
- Сделайте проверочный обмен. Если есть аналогичная ось и датчик, временно поменяйте кабель (а затем и сам датчик) на заведомо исправный. Если проблема «переехала» вслед за кабелем — виноват кабель; осталась на оси — ищите в датчике или усилителе.
- Исключите проблемы привода и ЧПУ. Отказ интерфейсной платы усилителя даёт те же симптомы. Общий порядок диагностики описан в материалах по диагностике серво-системы и ошибкам чтения энкодера.
Если вы хотите передать диагностику специалистам или сверить результаты, можно обратиться к услуге «Система диагностики». Если же энкодер на оси «круглый» (датчик угла) и нужен не двигательный, а угловой датчик, проверяйте его как отдельный узел:
Датчик угла Fanuc для измерения углового положения. Подбирается по артикулу, указанному на шильдике установленного узла.
Абсолютные энкодеры: батарея и потеря позиции
У абсолютных датчиков положение сохраняется и при выключенном станке, но во многих системах для этого нужно резервное питание — батарея в отдельном корпусе или в приводе. Если батарея разрядилась, а затем станок обесточили, система теряет привязку и требует повторного обнуления (поиска нуля), а иногда выдаёт аварию по датчику.
Порядок действий, если подозреваете батарею:
- посмотрите, нет ли предупреждений о низком напряжении батареи до аварии — Fanuc выдаёт их заранее, см. разбор ошибок DS0306/DS0611;
- замените элементы питания при включённом станке — при включённом основном питании память положения не теряется (точную процедуру уточняйте по руководству к вашему приводу);
- проверьте контакты, коррозию в корпусе батарей, целостность кабеля батареи;
- после замены убедитесь, что аварии снялись, и выполните процедуру проверки позиции, предусмотренную производителем.
Подробнее про механизм потери позиции — в статьях о потере абсолютной позиции и о потере отсчёта энкодером. Для батарейного узла Fanuc важен корпус: ослабший контакт и окислы дают те же симптомы, что и севшие элементы.

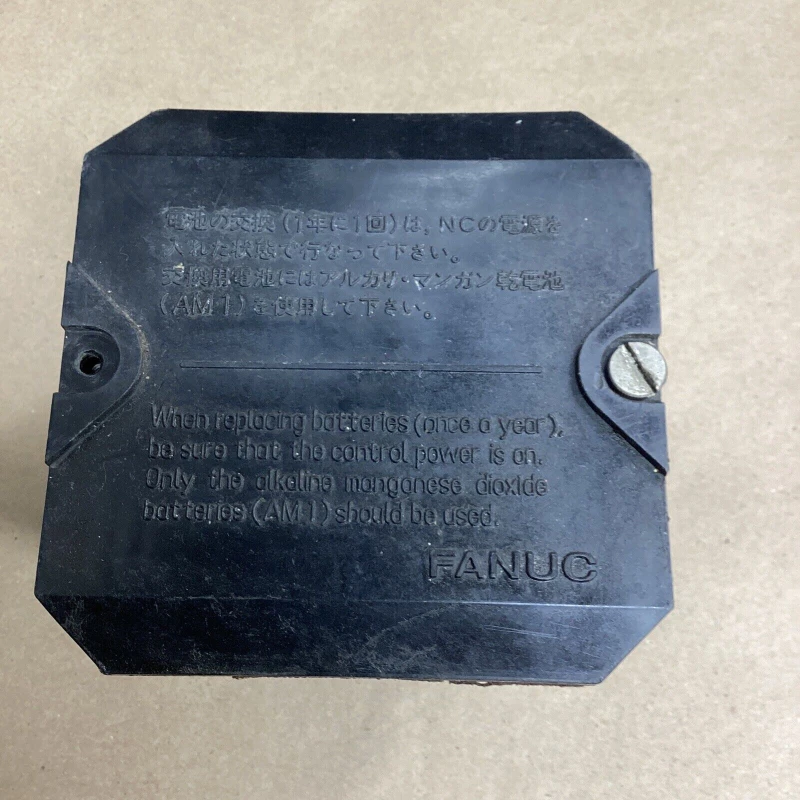

Корпус для установки батарей питания абсолютных энкодеров. Нужен, если старый корпус повреждён или контакты окислились.
Ремонт или замена: как принять решение
Не любой отказ означает, что датчик подлежит замене. Часть неисправностей — вне корпуса: кабель, разъём, батарея, загрязнение. Другие связаны с электроникой или оптикой внутри датчика, и здесь решение зависит от конструкции, ценности датчика и сроков.
| Ситуация | Решение | Комментарий |
|---|---|---|
| Ошибка пропала после замены кабеля или разъёма | Датчик не трогаем | Сохраните старый кабель до подтверждения результата |
| Загрязнение корпуса, следы СОЖ без попадания внутрь | Очистка, замена уплотнений | Не используйте агрессивные растворители без согласования |
| Износ подшипника, люфт вала датчика | Ремонт или замена — по конструкции | Для встроенных датчиков двигателя часто целесообразнее менять узел |
| Отказ электроники, нестабильные сигналы при исправном питании | Ремонт электроники либо замена | Зависит от наличия компонентов и стоимости датчика |
| Попадание влаги и загрязнение оптического диска или шкалы | Чаще замена | Нужна чистая зона; при вскрытии вне её датчик может быть испорчен окончательно |
| Механическое повреждение корпуса, удар | Замена | Требуется дополнительная проверка двигателя и вала |
Если принято решение о замене, подбирайте датчик по артикулу, интерфейсу, разрешению и конструктивному исполнению, а не только по внешнему виду. Для двигателей Fanuc важно совпадение артикула энкодера — например, A290-0845-V320 относится к датчикам для двигателя. Общие подходы к выбору — в статье про подбор энкодера по серводвигателю.
Энкодер для двигателей Fanuc. Рассматривается как замена при отказе штатного датчика, если артикул совпадает.
Если оригинальный датчик недоступен или нужно оценить целесообразность восстановления, можно запросить консультацию по услуге ремонт промышленного оборудования. Каталог датчиков с возможностью подбора — в разделе энкодеры.
Типичные ошибки и профилактика
Многие повторные отказы связаны не с качеством датчика, а с ошибками при диагностике и монтаже.
- Замена датчика без проверки кабеля. Новый энкодер ставят на старый повреждённый кабель, и авария возвращается.
- Измерение питания в шкафу, а не на датчике. На длинной трассе напряжение у датчика может быть заметно ниже.
- Игнорирование экрана и заземления. Помехи от силовых кабелей приводят к плавающим сбоям, которые трудно поймать.
- Затяжка и ударная нагрузка при монтаже. Удар молотком по валу или чрезмерная затяжка муфты разрушает подшипник и оптику.
- Отсрочка замены батареи. Менять элементы лучше планово, не дожидаясь аварии: это дешевле, чем повторное обнуление осей.
- Работа с вскрытым датчиком в цеховых условиях. Пыль и СОЖ на оптике — гарантированная порча.
Профилактика сводится к простым мерам: регулярный осмотр уплотнений и кабелей на подвижных участках, контроль чистоты воздуха и СОЖ около датчиков, плановая замена батарей по регламенту производителя, фиксация текущих значений диагностики для сравнения при появлении сбоев. О влиянии простоя на экономику станка — в материале про простой из-за датчика.
FAQ: частые вопросы
Как понять, что неисправен именно энкодер, а не кабель?
Поменяйте кабель на заведомо исправный или проверьте его на изгибах и разъёмах. Если сбой остаётся и на новом кабеле, а питание на разъёме датчика в норме, подозрение переходит на сам датчик или электронику привода.
Можно ли проверить энкодер только мультиметром?
Частично: можно проверить питание и целостность цепей. Форму сигналов A/B/R и sin/cos мультиметр не покажет, для этого нужен осциллограф или специализированный прибор.
Менять батарею абсолютного энкодера нужно при выключенном станке?
Обычно батарею меняют при включённом питании, чтобы не потерять сохранённую позицию. Точную процедуру уточняйте по руководству к вашему приводу и системе ЧПУ.
Можно ли чистить оптический энкодер самостоятельно?
Наружный корпус и разъём можно очистить мягкой тканью. Вскрывать датчик и протирать диск или шкалу вне чистой зоны не стоит: оптика легко повреждается, и датчик придётся менять.
Когда энкодер экономичнее заменить, чем ремонтировать?
При попадании влаги на оптику, механических повреждениях корпуса и износе встроенных узлов двигателя. Если отказал только кабель, разъём или батарея, достаточно заменить эти элементы.
Заключение
Проверка энкодера — это последовательное исключение причин: механика, кабель и разъёмы, питание, сигналы, батарея, электроника привода и только затем сам датчик. Такой подход сокращает простой и избавляет от лишних замен. Ремонт оправдан, когда повреждена периферия или внутренняя электроника, а вот загрязнение оптики и ударные повреждения чаще требуют замены.
Если вам трудно определить причину сбоя или подобрать датчик по артикулу, специалисты ООО «Эффективное производство» помогут провести диагностику, сверить совместимость и подобрать замену из наличия или под заказ.
