Коды ошибок сервоприводов Delta ASDA-B2: расшифровка и устранение
Сервопривод Delta ASDA-B2 при отказе останавливает двигатель, отключает силовую часть и выводит на дисплей код вида ALxxx. Код сообщает, какая защита сработала, но не называет виновника. Одна и та же авария перегрузки может возникнуть из-за заклинившего механизма, неверной настройки или отказа самого привода. Ниже коды собраны по узлам: питание, нагрузка, обратная связь, управление и связь. Для каждой группы даны вероятные причины и то, что проверять в первую очередь. В конце описан порядок диагностики, который помогает отличить отказ управляющей части от отказа силовой.
- Как привод сообщает об ошибке и как читать коды
- Питание и силовая часть
- Нагрузка, скорость и ошибка положения
- Энкодер и обратная связь
- Команды, ограничения, связь и память
- Порядок диагностики
- Заключение
Как привод сообщает об ошибке и как читать коды
ASDA-B2 — серия сервоприводов Delta Electronics общего назначения. Они работают с сервомоторами той же марки: двигатель, энкодер (датчик положения вала) и усилитель образуют замкнутый контур. Усилитель (драйвер) формирует ток в обмотках по команде и по сигналу обратной связи. Защитных функций у него много, и каждая имеет свой номер. Подробнее о принципе работы усилителей — в статье «Что такое сервоусилитель ЧПУ».
Коды разделяются на аварии (alarm) и предупреждения (warning). При аварии привод снимает питание с двигателя, и вал останавливается выбегом либо по заданной схеме торможения. Предупреждение сигнализирует о приближении к порогу и работу обычно не прерывает, как, например, ранний сигнал перегрузки. Сброс аварии возможен только после устранения причины: если сбросить код с активной неисправностью, привод вернёт его сразу при следующем включении.
Важная оговорка. Набор и точная трактовка кодов зависят от версии прошивки привода, типа двигателя, режима управления (импульсы, аналоговый сигнал, внутренние регистры, сеть) и параметров конкретного станка. Таблицы ниже — рабочая шпаргалка. Окончательный смысл кода сверяйте с руководством по эксплуатации серии ASDA-B2 и с документацией на станок. Названия параметров приведены для ориентира и тоже требуют проверки по вашей версии.

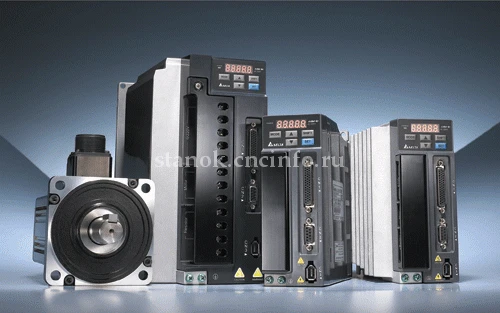

Сервопривод серии ASDA-B2, чьи аварийные коды разобраны в этой статье. Подбирается в паре с сервомотором по мощности и типу энкодера.
Питание и силовая часть
Эти коды относятся к цепи питания, звену постоянного тока (DC-шина) и выходному каскаду на IGBT-транзисторах (силовых ключах). Они опасны тем, что за ними часто стоит физическое повреждение: короткое замыкание в кабеле двигателя или пробой силового модуля. Повторные включения «на пробу» могут увеличить ущерб, поэтому после аварии из этой группы сначала ищите причину.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL001 | Сверхток | Короткое замыкание фаз U, V, W или на землю; пробой обмотки двигателя; неисправный силовой каскад; чрезмерные коэффициенты усиления контура | Отключить кабель двигателя и измерить изоляцию кабеля и обмоток; затем включить привод без двигателя и посмотреть, повторится ли авария |
| AL002 | Перенапряжение в звене постоянного тока | Завышенное сетевое напряжение; отсутствует или неисправен тормозной резистор; слишком резкое торможение тяжёлой нагрузки | Напряжение сети на входе; наличие, сопротивление и подключение тормозного резистора; время замедления |
| AL003 | Пониженное напряжение | Просадка сети, плохой контакт в клеммах, неисправный контактор питания или выпрямитель | Напряжение на клеммах питания под нагрузкой; затяжка клемм; работа контактора и цепи аварийного останова |
| AL005 | Ошибка рекуперации (тормозной цепи) | Неверно указаны параметры тормозного резистора; резистор слишком мал по мощности; частые торможения с большой инерцией | Тип и мощность резистора и соответствующие параметры привода (уточняйте по руководству); циклограмму разгона и торможения |
| AL016 | Перегрев IGBT | Забитый радиатор, неработающий вентилятор, высокая температура в шкафу, перегрузка по току | Чистоту радиатора и вентилятора, температуру в шкафу, свободное место вокруг привода |
| AL022 | Потеря фазы питания силовой цепи | Обрыв одной из фаз, сгоревший предохранитель или автомат, плохой контакт | Напряжение по всем фазам на входе привода; предохранители и автоматы |
Если кабель двигателя и сам двигатель исправны, а AL001 появляется на включённом приводе без нагрузки, подозревайте силовой каскад. Охлаждению шкафа посвящена отдельная статья «Станок ЧПУ перегревается: причины», а ситуации, когда привод вообще не запускается, разобраны в материале «Servoprivod не запускается: диагностика».
Нагрузка, скорость и ошибка положения
Эти защиты показывают, что двигатель не справляется с задачей или не следует за командой. Источник проблемы чаще механический или связан с настройкой, а не с электроникой: заклинивание направляющих, износ ШВП (шарико-винтовой передачи), неправильные коэффициенты усиления. Диагностику механики стоит выполнять до замены привода или двигателя. Про износ передачи читайте в статье «Люфт ходового винта ШВП».
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL006 | Перегрузка | Заклинивание механики, не разблокирован тормоз двигателя, нагрузка выше номинала, неустойчивая настройка контура | Провернуть вал без привода; питание и растормаживание тормоза; ток двигателя по индикации привода |
| AL023 | Предупреждение о перегрузке | Нагрузка приближается к порогу защиты | Те же причины, что у AL006, пока привод не отключился; профиль движения |
| AL007 | Превышение скорости | Слишком высокая команда скорости; перерегулирование при разгоне; неверная полярность или помехи обратной связи; завышенный коэффициент усиления | Задание скорости и ограничение максимальной скорости в параметрах; настройку усиления; экранирование сигнальных кабелей |
| AL009 | Чрезмерное отклонение положения | Механика не успевает за командой; слишком малый допуск рассогласования; низкое усиление контура положения; заклинивание или упор | Свободное движение оси; допустимое рассогласование в параметрах привода; частоту импульсов и ускорения |
| AL031 | Неверное подключение силовых проводов двигателя | Перепутаны или оборваны фазы U, V, W; плохой контакт заземляющего провода | Соответствие маркировки проводов клеммам привода; целостность кабеля двигателя |
AL009 нередко возникает сразу после модернизации или ремонта механики. В этом случае сверьте передаточное отношение и параметры электронного редуктора, прежде чем менять оборудование. Для общего разбора поведения осей см. «Диагностика сервосистемы ЧПУ».
Энкодер и обратная связь
Энкодер передаёт приводу положение и скорость вала. Если сигнал пропал или искажён, привод теряет контроль над двигателем и останавливает его. Эта группа кодов самая «коварная»: причиной часто бывает не датчик, а кабель, разъём или помехи. О типах датчиков можно прочитать в материале «Энкодеры и их разновидности», а о типичных причинах сбоев чтения — в «Ошибки чтения энкодера».
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL011 | Ошибка энкодера (сбой сигналов позиции) | Обрыв или повреждение кабеля энкодера, плохой разъём, наводки, неисправный датчик | Целостность и экранирование кабеля, фиксацию разъёмов на приводе и двигателе, разводку силовых и сигнальных кабелей |
| AL018 | Ошибка выходного сигнала энкодера | Слишком высокая частота выходных импульсов относительно заданного деления | Параметры формирования выходных импульсов и скорость вращения |
| AL024–AL027 | Внутренние ошибки энкодера (начальное магнитное поле, данные, сброс) | Повреждение датчика, помехи при запуске, нестабильное питание энкодера | Напряжение питания энкодера на разъёме, кабель, повторный запуск после выключения питания; при повторении — энкодер двигателя |
| AL060 | Потеря абсолютной позиции | Разряд или отсутствие резервной батареи, обрыв питания энкодера при выключенном приводе | Состояние и подключение батареи, процедуру установки нуля после замены |
| AL061 | Низкое напряжение батареи энкодера | Батарея разряжена | Напряжение батареи; замену выполнять при включённом питании, чтобы не потерять позицию |
| AL062 | Переполнение счётчика оборотов | Выход многооборотного счётчика за допустимый диапазон | Диапазон перемещения оси и параметры абсолютной системы |
Коды AL060–AL062 применимы только при абсолютном энкодере с батареей. Логика потери позиции и последствия описаны в статье «Потеря абсолютной позиции ЧПУ: батарея энкодера». Подбор датчика под двигатель рассмотрен в материале «Подбор энкодера по сервомотору».
Команды, ограничения, связь и память
Здесь собраны защиты по внешним сигналам и внутренней логике привода. Опасность этой группы не в повреждении оборудования, а в простоях: привод может «не видеть» команду или отключаться из-за неверной конфигурации входов. Типовые причины — неверно заданные параметры, потеря связи или сбой памяти после сбоя питания.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL008 | Ошибка импульсной команды | Слишком высокая частота входных импульсов, помехи на линии команд | Частоту команд контроллера, экранирование и заземление, формат импульсов (импульс/направление) |
| AL012 | Ошибка автоподстройки (калибровки) | Смещение нуля аналоговых входов вне допустимых пределов | Состояние аналоговых цепей, отсутствие подключённого сигнала при калибровке |
| AL013 | Аварийный останов | Активен вход аварийного останова, разомкнута цепь безопасности | Состояние кнопок и реле цепи E-Stop, конфигурацию дискретных входов |
| AL014 | Срабатывание ограничителя в обратном направлении | Сработал конечный выключатель, обрыв провода, неверная полярность входа | Положение оси, состояние концевика и кабеля, логику входа в параметрах |
| AL015 | Срабатывание ограничителя в прямом направлении | То же для положительного направления | То же, с проверкой допуска хода оси |
| AL017 | Ошибка памяти (EEPROM) | Сбой записи параметров, помехи по питанию, неисправная память | Восстановление заводских параметров с последующей перенастройкой; при повторении — ремонт привода |
| AL019, AL020 | Ошибка и тайм-аут последовательной связи | Неверные настройки порта, длинная линия без согласования, помехи, обрыв | Адрес, скорость и формат обмена, кабель связи, заземление экранов |
Если AL013 или AL014 появляются «из ниоткуда», сначала проверьте внешнюю логику: функции дискретных входов легко сбиваются при загрузке чужого файла параметров. Сам привод в этом случае, как правило, исправен.
Порядок диагностики
Универсальная последовательность помогает не терять время и не менять исправные узлы.
- Зафиксируйте код и условия. Запишите код, режим работы, нагрузку и момент появления: при включении, при разгоне, при реверсе, при нагреве.
- Отключите питание и осмотрите. Выдержите время разряда конденсаторов по руководству. Проверьте клеммы, разъёмы, кабели на перетёртость, масло и влагу.
- Отсоедините механику. Если возможно, расстыкуйте двигатель и нагрузку. Проверьте, свободно ли проворачивается механизм от руки, и запустите двигатель без нагрузки.
- Проверьте питание. Измерьте напряжение по фазам, посмотрите состояние контактора, предохранителей и тормозного резистора.
- Проверьте кабели. Измерьте целостность и изоляцию силового кабеля и кабеля энкодера. Для проверки подмените кабель заведомо исправным.
- Сверьте параметры. Сравните их с сохранённой копией настроек станка. После замены привода или двигателя параметры почти всегда требуют настройки.
Чтобы отличить отказ управляющей части от отказа силовой, используйте такие признаки:
| Признак | Указывает на управление | Указывает на силовую часть |
|---|---|---|
| Поведение при включении | Привод включается, дисплей работает, авария появляется при команде | Авария или отключение сразу после подачи силового питания |
| Типичные коды | AL017, AL019, AL020, AL012, нестабильные значения на дисплее | AL001, AL002, AL003, AL016, AL022 без внешней причины |
| Повторяемость без двигателя | Сбой не зависит от наличия двигателя | AL001 остаётся при отключённом кабеле двигателя |
| Внешние признаки | Самопроизвольный сброс параметров, «зависания» | Запах гари, потемнение на плате, треск при подаче питания |
Если неисправность локализована в приводе и ремонт нецелесообразен, подбор замены выполняется по мощности, напряжению и типу энкодера. Тот же принцип применим при переходе на соседние серии, например ASDA-A2-E, но параметры и коды придётся переназначить.

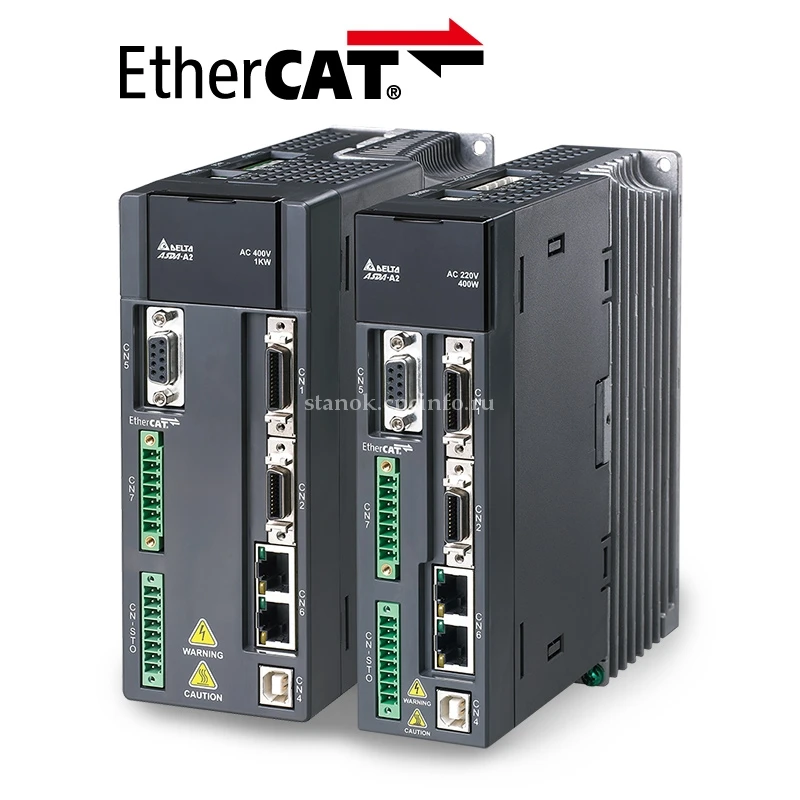

Сервопривод соседней серии Delta, который рассматривают при подборе замены или модернизации оси. Перед заменой сверяют совместимость с двигателем и энкодером.
Варианты приводов можно посмотреть в разделе «Сервоприводы», а оборудование производителя собрано на странице «Delta Electronics». Если диагностика не даёт результата, возможен ремонт промышленного оборудования.
FAQ: частые вопросы
Можно ли сбросить ошибку серводрайвера Delta ASDA-B2 без поиска причины?
Сброс аварии возможен, но если причина не устранена, код вернётся при следующем включении или команде. Повторные пуски при AL001 или AL016 могут привести к повреждению силового каскада.
Что означает AL001 на ASDA-B2 и с чего начать проверку?
AL001 — сверхток. Сначала отключите кабель двигателя и проверьте изоляцию кабеля и обмоток. Если авария сохраняется на приводе без двигателя, подозревайте силовую часть привода.
Почему возникает AL009 — чрезмерное отклонение положения?
Ось не успевает за командой: чаще всего виноваты заклинившая механика, слишком малый допуск рассогласования или низкое усиление контура положения. Проверьте свободный ход оси и параметры отклонения по руководству.
Как отличить неисправность энкодера от неисправности кабеля?
Подмените кабель энкодера заведомо исправным и проверьте разъёмы на обоих концах. Если код энкодера остаётся, вероятен отказ датчика двигателя.
Одинаковы ли коды ошибок у ASDA-B2 и других серий Delta?
Многие коды совпадают по смыслу, но набор и трактовка зависят от серии и прошивки. Точный смысл всегда сверяйте с руководством для вашей модели привода.
Заключение
Код AL у ASDA-B2 указывает направление поиска, но не заменяет диагностику. Большая часть аварий приходится на кабели, питание, механику и настройки, а не на сам привод. Сначала проверьте внешние причины, затем различайте отказ управления и силовой части по признакам, описанным выше. Точную расшифровку кода и пороги срабатывания берите из руководства на вашу версию привода.
Если неисправность сохраняется, а код не поддаётся однозначной трактовке, специалисты ООО «Эффективное производство» помогут определить причину и подобрать привод, двигатель или кабели для замены.
