Линейные магнитные энкодеры: принцип работы и применение
Линейный энкодер — датчик, который измеряет перемещение узла станка напрямую, а не по вращению винта или двигателя. Магнитные энкодеры занимают в этой группе особое место: они проще в монтаже и заметно устойчивее к грязи, СОЖ (смазочно-охлаждающей жидкости) и стружке, чем оптические линейки. Цена этого — обычно более скромная точность и разрешение. В статье разберём принцип действия, конструкцию, отличия от оптических систем, типичные области применения и ошибки монтажа. Материал поможет понять, где магнитный энкодер оправдан, а где лучше поставить стеклянную шкалу.
- Принцип работы магнитного энкодера
- Конструкция: шкала, считывающая головка, интерфейс
- Магнитные и оптические энкодеры: сравнение
- Где применяются на станках
- Как выбрать магнитный энкодер
- Монтаж, эксплуатация и типичные ошибки
- Заключение
Принцип работы магнитного энкодера
Основа системы — магнитная шкала: лента или стальная линейка, на которую нанесена периодическая последовательность чередующихся северных и южных полюсов. Расстояние между соседними полюсами называется полюсным шагом (периодом шкалы). Над шкалой с небольшим зазором перемещается считывающая головка с чувствительными элементами. Обычно это датчики Холла или магниторезистивные (AMR/GMR) элементы, которые реагируют на изменение магнитного поля.
При движении головки вдоль шкалы выходной сигнал элементов меняется периодически: на один полюсный период приходится один цикл синусоидального и косинусоидального сигналов, сдвинутых друг относительно друга на 90°. Электроника головки обрабатывает эти сигналы двумя способами:
- Счёт периодов — определяет, сколько полюсных шагов пройдено и в какую сторону (по знаку фазового сдвига).
- Интерполяция — делит каждый период на множество долей по соотношению синуса и косинуса. За счёт этого разрешение измерения оказывается много меньше самого полюсного шага.
На выходе получается либо поток импульсов квадратурных сигналов A/B (инкрементальный энкодер), либо цифровое значение абсолютной позиции по последовательному интерфейсу. Подробнее о различии этих типов — в статье об абсолютных и инкрементальных энкодерах, а общую классификацию датчиков положения см. в обзоре «Энкодеры и их разновидности».
Конструкция: шкала, считывающая головка, интерфейс
Типовая линейная магнитная система состоит из трёх частей.
- Магнитная шкала. Гибкая лента с клеевым основанием или жёсткая линейка. Часто сверху на ленту накладывают защитную стальную полосу, которая предохраняет полюса от повреждений и намагниченной стружки.
- Считывающая головка. Содержит чувствительные элементы и интерполятор. Закрепляется на подвижном или неподвижном узле с заданным зазором до шкалы. Допуск на зазор указывается в паспорте.
- Реперные метки. Для инкрементальных систем на шкале предусматривают одну или несколько референтных меток. По ним ЧПУ выполняет привязку нуля после включения. Если метка одна, ось нужно прогнать через неё при каждом старте. Механизм привязки подробнее разобран в статье «Станок ЧПУ не находит ноль».
Выходной интерфейс выбирают под устройство ЧПУ или цифровой индикации. Встречаются:
- цифровые дифференциальные TTL-сигналы A/B/Z (RS-422);
- аналоговые синусоидальные сигналы (типично 1 Vpp);
- последовательные интерфейсы абсолютных систем — SSI, BiSS и другие.
Совместимость конкретной головки с конкретной системой ЧПУ обязательно сверяйте по документации. Особенности последовательных протоколов описаны в материале «Интерфейсы энкодеров: SSI, BiSS, EnDat, FANUC Serial».
Раздел каталога с магнитными линейными системами измерения: шкалы и считывающие головки для установки на оси станков и измерительного оборудования.
Магнитные и оптические энкодеры: сравнение
Главный конкурент магнитной шкалы — оптическая линейка со стеклянной или стальной шкалой, где считывание идёт по фотоэлектрическому принципу. Оптические системы обеспечивают лучшую точность и меньший шаг растра, поэтому применяются на прецизионных станках. Магнитные выигрывают там, где важны надёжность в тяжёлой среде и простота установки. В таблице — качественное сравнение; численные значения для конкретной модели берите из паспорта.
| Критерий | Магнитный энкодер | Оптический энкодер |
|---|---|---|
| Принцип считывания | Периодическое магнитное поле шкалы, датчики Холла или магниторезистивные | Фотоэлектрическое считывание штрихов растра |
| Устойчивость к СОЖ, пыли, маслу | Высокая: загрязнение, не обладающее магнитными свойствами, на сигнал почти не влияет | Зависит от исполнения: открытые шкалы чувствительны, закрытые защищены кожухом с уплотнениями |
| Точность и разрешение | Как правило ниже, чем у оптических; достаточны для многих задач позиционирования | Выше; используются для финишной и прецизионной обработки |
| Чувствительность к магнитным полям | Есть: сильные внешние поля и намагниченная стружка искажают сигнал | Практически нет |
| Монтаж | Проще: клеящаяся лента, больший допуск на зазор | Строже требования к установке и выравниванию |
| Типичное применение | Тяжёлые и пыльные условия, длинные ходы, модернизация | Высокоточные фрезерные, шлифовальные и координатные системы |
Если задача — максимальная точность, смотрите в сторону оптических линеек, например серии ЛИР или решений Heidenhain и Fagor. Принципиальный вопрос выбора между прямым измерением и измерением по винту разобран в статье «Инкрементальный или линейный энкодер: что выбрать».
Оптические линейные преобразователи для случаев, когда требования к точности выше, чем может дать магнитная шкала.
Где применяются на станках
Магнитные энкодеры нашли применение там, где оптическое измерение либо слишком уязвимо, либо избыточно дорого.
- Тяжёлые токарные и карусельные станки. Длинные ходы суппортов и порталов, где стеклянная шкала нужной длины была бы дорогой и хрупкой.
- Станки с обильной подачей СОЖ. Электроэрозионные, шлифовальные, пилы, прессы — везде, где в зоне измерения брызги и взвесь.
- Модернизация старого оборудования. Установка прямой обратной связи на ось, где раньше её не было, или замена изношенной линейки. Магнитная лента клеится на готовую базовую поверхность без сложной подгонки. Если вы строите систему с индикацией положения, пригодится материал про УЦИ.
- Вспомогательные оси. Задние бабки, упоры, подвижные люнеты, линейные манипуляторы, где достаточно ограниченной точности.
- Поворотные оси и шпиндели. Здесь используются круговые магнитные энкодеры — тот же принцип, но с магнитным кольцом или диском.

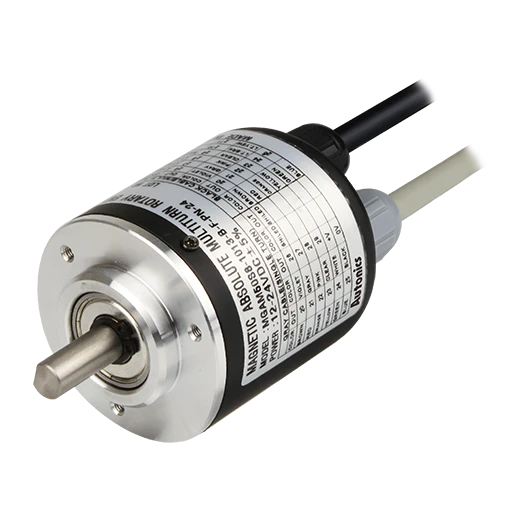

Для вращательных осей на практике встречаются компактные магнитные абсолютные энкодеры в корпусе диаметром 50 мм. Многооборотные версии запоминают не только угол внутри оборота, но и число оборотов, поэтому не теряют положение после отключения питания.
Круговой магнитный энкодер для вращательных осей и приводов, где требуется абсолютный отсчёт в пределах нескольких оборотов.
Как выбрать магнитный энкодер
Подбор начинайте с требований к оси, а не с каталога. Последовательность такая:
- Тип выходного сигнала. Проверьте, что ЧПУ или УЦИ принимает именно этот интерфейс: TTL A/B, 1 Vpp, SSI, BiSS и т. д. Несовпадение — самая частая причина возврата.
- Инкрементальный или абсолютный. Абсолютный не требует поиска референтной метки после включения, что экономит время цикла и упрощает работу оператора. Инкрементальный дешевле и проще.
- Длина измерения. Шкала должна перекрывать весь ход оси с запасом на крепление головки. Для длинных ходов магнитные ленты — одно из немногих экономичных решений.
- Требуемые точность и разрешение. Сравните класс точности шкалы и допуск на деталь. Не забывайте: погрешность обработки складывается из многих факторов, и датчик должен быть заметно точнее требуемого допуска. Допустимую погрешность определяйте по технологии, а не наугад.
- Условия среды. Температурный диапазон, степень защиты (IP), наличие вибраций и сильных магнитных полей (электромагнитные плиты и патроны, мощные двигатели рядом).
- Допуск на зазор и геометрию. Допустимый зазор между головкой и шкалой, ширина и высота установочного места. Указываются в паспорте.
Если в наличии нет нужной модели, не стоит подгонять «похожую» по габаритам: интерфейс и шаг шкалы должны совпадать с исходным. Подобрать замену или консультацию можно в разделе энкодеров каталога. Общие принципы для линейных измерительных систем также описаны в статье «Что такое линейный энкодер».
Монтаж, эксплуатация и типичные ошибки
Магнитный энкодер прощает больше ошибок, чем оптический, но не все. Основные правила:
- Подготовка поверхности. Под ленту поверхность обезжиривают и очищают, она должна быть ровной и неподвижной относительно измеряемого узла. Неровности основания переходят в погрешность измерения.
- Зазор. Выставляйте зазор между головкой и шкалой по щупу или установочной прокладке, строго в допуске производителя. Слишком большой зазор ослабляет сигнал, слишком малый приводит к задеванию и износу.
- Параллельность. Головка должна идти вдоль шкалы без перекоса и заметного бокового смещения.
- Кабельная трасса. Сигнальный кабель экранируют и прокладывают отдельно от силовых цепей и приводов. Экран заземляют по схеме производителя, иначе в сигнал попадают помехи.
- Защита от стружки. Намагниченная стружка, налипая на шкалу, искажает поле. Предусмотрите защитную полосу и регулярную очистку.
Типичные неисправности — пропуск счётных импульсов, дрейф позиции, нестабильная референтная метка, аварии по обратной связи ЧПУ. Начинайте с простого: проверьте зазор, загрязнение и повреждение шкалы, затем экранирование и разъёмы, и только потом заменяйте головку. Общий порядок диагностики описан в статье «Ошибки чтения энкодера: загрязнение, зазоры и другие причины».
Периодичность обслуживания зависит от условий цеха и рекомендаций производителя. На практике достаточно регулярного осмотра и очистки шкалы и головки при плановом ТО станка. При подозрении на потерю точности по оси стоит выполнить проверку: об этом рассказывает наша услуга проверки и повышения точности станков.
FAQ: частые вопросы
Чем магнитный линейный энкодер отличается от оптического?
Магнитный считывает периодическое магнитное поле шкалы, оптический — штрихи растра светом. Магнитный устойчивее к СОЖ, пыли и маслу, но, как правило, уступает по точности и разрешению.
Влияют ли СОЖ и стружка на работу магнитного энкодера?
Немагнитные загрязнения, включая СОЖ и масло, почти не влияют на сигнал. Опасна намагниченная стружка: она искажает поле шкалы, поэтому нужны защитная полоса и регулярная очистка.
Можно ли использовать магнитный энкодер на прецизионном станке?
Для финишной и прецизионной обработки обычно выбирают оптические линейки. Магнитный энкодер уместен, если его класс точности по паспорту укладывается в допуск на деталь с запасом.
Как подобрать магнитный энкодер на замену?
Совпадать должны выходной интерфейс (TTL, 1 Vpp, SSI, BiSS), шаг шкалы, длина измерения и допуск на зазор. Данные берите из шильдика и документации на станок или прежний датчик.
Что делать, если энкодер теряет импульсы или позицию?
Сначала проверьте зазор, чистоту и целостность шкалы, затем экранирование кабеля и разъёмы. Если это не помогло, проверьте головку и входной интерфейс ЧПУ.
Заключение
Линейный магнитный энкодер — практичное решение для осей, где важны устойчивость к загрязнению, длинный ход и простой монтаж. Он не заменяет оптическую линейку на прецизионных станках, но хорошо работает на тяжёлом оборудовании, при модернизации и на вспомогательных осях. Главное при выборе — совпадение интерфейса и шага шкалы, достаточная точность и защита от внешних магнитных полей.
Если вы не уверены, какой энкодер подойдёт вашему станку, или сталкиваетесь с ошибками обратной связи, специалисты ООО «Эффективное производство» помогут подобрать комплектующие и при необходимости провести ремонт оборудования.
