Ошибка SINAMICS F30003: понижение напряжения звена DC
Ошибка F30003 в приводах SINAMICS S120 (Power unit: DC link voltage undervoltage) означает, что силовой модуль зафиксировал падение напряжения в звене постоянного тока (DC link) ниже допустимого порога при включённых импульсах. Привод при этом отключается, а станок останавливает оси или шпиндель. Причина не всегда в самом приводе: чаще виноваты питающая сеть, питающий модуль (Line Module) или контакты в цепи DC. Ниже — что означает сообщение, какие неисправности его вызывают и в каком порядке искать причину, чтобы не заменить исправный Motor Module.
- Что означает F30003 и когда она возникает
- Как устроено звено DC и где «пропадает» напряжение
- Соседние коды силовой части: таблицы
- Типичные причины F30003
- Порядок диагностики
- Ремонт, замена и смежные приводы
- Профилактика
- Заключение
Что означает F30003 и когда она возникает
В S120 силовая часть — это Motor Module (инвертор, питающий двигатель) и Line Module (выпрямитель или рекуперирующий модуль, формирующий напряжение звена DC). Сообщение F30003 относится к группе ошибок «Power unit», то есть выдаётся именно силовым модулем. Он контролирует собственное напряжение звена, и если оно при разрешённых импульсах опускается ниже порога, формируется отказ.
Порог зависит от номинального напряжения и параметров питания (в частности, от параметра p0210 — напряжение подключения устройства). Реакция на ошибку, как правило, — блокировка импульсов (OFF2) и выбег двигателя. Точную реакцию, значение отказа в r0949 и порядок квитирования для вашей версии прошивки уточняйте по списку параметров и руководству по диагностике на вашу конфигурацию.
Типичные ситуации, в которых ошибка появляется:
- в момент пуска мощного шпинделя или одновременного разгона нескольких осей, когда звено «проседает» под нагрузкой;
- при кратковременных провалах напряжения в цеховой сети;
- после включения станка — если модуль питания не завершил предзаряд или не вышел в рабочий режим;
- случайно, без видимой связи с нагрузкой, — характерно для плохих контактов в цепи DC или деградации конденсаторов.
Если станок вообще не запускается и привода не видно, начните с общей проверки по материалу «Станок с ЧПУ не включается», а затем возвращайтесь к кодам привода.
Как устроено звено DC и где «пропадает» напряжение
Звено постоянного тока — это шины и конденсаторы, к которым подключены все Motor Module группы. Line Module выпрямляет сетевое напряжение и поддерживает уровень звена, а каждый Motor Module берёт из него энергию для питания двигателя. Если энергии не хватает, напряжение падает, и вблизи нижнего порога срабатывает F30003.
Типы питающих модулей отличаются поведением при нагрузке и при провале сети:
| Тип питающего модуля | Принцип | Чувствительность к проблемам сети |
|---|---|---|
| Basic Line Module | Неуправляемый выпрямитель, без рекуперации | Напряжение звена напрямую следует за сетью, провал сети сразу виден в звене |
| Smart Line Module | Выпрямитель с рекуперацией энергии в сеть | Звено зависит от сети, при слабой сети возможны просадки под нагрузкой |
| Active Line Module | Управляемое питание, поддерживает напряжение звена, нужен Line Filter / реактор | Лучше удерживает звено, но чувствителен к состоянию фильтра и сетевого реактора |
Для вашей конфигурации сверьтесь с проектной документацией станка: состав питающей группы и допустимые отклонения сети указаны производителем станка и в руководстве по оборудованию SINAMICS.
Общие принципы работы силовых приводов подробнее описаны в материалах «Что такое сервоусилитель ЧПУ» и «Для чего необходим преобразователь частоты».
Соседние коды силовой части: таблицы
F30003 редко встречается в одиночку: вместе с ней или вместо неё в журнале могут быть соседние сообщения группы Power unit. Они помогают понять, что произошло на самом деле — просадка питания, перегрузка или отказ самого инвертора. Опасность этой группы в том, что неверный вывод (например, замена Motor Module при проблеме в сети) приводит к повторному отказу и потере времени.
Ниже — таблица по питанию и звену DC.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| F30003 | Недостаточное напряжение звена DC | Низкое или нестабильное питание, неготовый Line Module, плохой контакт шин DC, износ конденсаторов | Сетевое напряжение на входе, состояние Line Module, затяжка шин DC, значение звена в параметрах индикации (r0026 / r0070) |
| F30002 | Повышенное напряжение звена DC | Завышенное сетевое напряжение, торможение без рекуперации, неисправный тормозной резистор | Сеть, режим торможения, тормозной модуль или рекуперация, время замедления |
| F30011 | Пропадание фазы сети | Обрыв или плохой контакт в одной из фаз, сработавший предохранитель | Предохранители, контакторы, клеммы питающего ввода, симметрию трёх фаз |
| F30027 | Превышено время предзаряда звена DC | Сбой цепи предзаряда, КЗ в звене, замкнутый или неисправный конденсатор | Цепь предзаряда, отсутствие КЗ на шинах DC, исправность конденсаторов |
Вторая таблица — отказы самого инвертора и двигательной цепи, которые нередко путают с проблемами питания.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| F30001 | Сверхток силового модуля | КЗ в кабеле или обмотках двигателя, неверные параметры, пробой силового ключа | Изоляцию кабеля и двигателя, параметры двигателя и привода, отсутствие механического заклинивания |
| F30004 | Перегрев радиатора силового модуля | Засорение, неисправный вентилятор, перегрузка, высокая температура в шкафу | Вентиляторы, фильтры шкафа, температуру; подробнее — в статье об ошибке F30004 |
| F30005 | Перегрузка I²t силового модуля | Длительная перегрузка, заниженный типоразмер, механическое сопротивление | Реальный ток нагрузки, механику, режимы резания и цикл движения |
| F30015 | Обрыв фазы кабеля двигателя | Ослабший контакт, повреждение кабеля или разъёма | Кабель двигателя, клеммную коробку, разъёмы, сопротивление обмоток |
| F30021 | Замыкание на землю | Повреждённая изоляция кабеля или обмотки, влага, СОЖ в клеммной коробке | Мегаомметром изоляцию кабеля и двигателя, наличие жидкости в разъёмах |
Важно: точный смысл кода, его реакция и значения отказа зависят от версии прошивки, модели стойки (например, Sinumerik 840D sl) и конфигурации станка. Всегда сверяйтесь с руководством по обслуживанию и списком параметров именно вашей системы. Общий обзор кодов этой стойки см. в материале «Sinumerik 840D: ошибки и коды».
Типичные причины F30003
На практике причины делятся на внешние (питание), на неисправности питающего модуля и на проблемы внутри самого звена. Ниже — сводная таблица с признаками, по которым их можно различить.
| Группа причин | Признаки | Что делать |
|---|---|---|
| Низкое или нестабильное сетевое напряжение | Ошибка в моменты пуска мощных потребителей, зависимость от времени суток, одновременные сбои на других станках | Измерить напряжение под нагрузкой, проверить вводной автомат и сечение кабеля питания, при необходимости — стабилизатор или отдельную линию |
| Неисправность или неготовность Line Module | Нет сигнала готовности питающего модуля, звено не набирает напряжение | Проверить индикацию модуля, сообщения Line Module, сетевой фильтр и реактор, предохранители |
| Плохой контакт в цепи DC | Ошибка возникает случайно, нагрев шин и клемм, следы потемнения | Обесточить, проверить затяжку и состояние шин, перемычек звена, межмодульных соединений |
| Износ конденсаторов звена | Просадка при пиковых нагрузках, возраст модулей, повышенные пульсации | Диагностика модуля в сервисе; обычно такой модуль подлежит ремонту или замене |
| Избыточная нагрузка группы | Ошибка в определённой фазе цикла (одновременный разгон нескольких осей и шпинделя) | Проверить мощность питающего модуля относительно суммарной нагрузки, ускорения и цикл движения |
| Неверные параметры | Ошибка после замены модуля, прошивки или восстановления данных | Сверить p0210 и параметры питания с реальным напряжением сети и фактической конфигурацией |
Отдельно отметим короткие провалы сети: даже на несколько периодов они могут вызвать недобор в звене при высокой нагрузке. В журнале такой сбой выглядит как одиночная F30003 без других сообщений, поэтому имеет смысл подключить регистратор качества электроэнергии на вводе.
Порядок диагностики
Диагностику стоит вести от питания к силовой части и только затем переходить к управлению. Так проще отделить внешние причины от отказа оборудования.
- Зафиксируйте картину. Выпишите все сообщения журнала с временем, не только F30003. Отметьте, в какой фазе цикла и при какой нагрузке возникла ошибка, это сэкономит часы поиска.
- Проверьте сетевое напряжение на входе шкафа и после вводного автомата, желательно под нагрузкой. Оцените симметрию фаз.
- Посмотрите на питающий модуль. Убедитесь, что Line Module находится в готовности, нет собственных ошибок, исправны предохранители, сетевой фильтр, реактор и контактор.
- Оцените напряжение звена DC в параметрах индикации (r0026 или r0070 — сверяйтесь со списком параметров вашей версии) в покое и при нагрузке. Резкая просадка под нагрузкой указывает на слабое питание или износ конденсаторов.
- Осмотрите цепь DC при обесточенном шкафе и разряженных конденсаторах (выдержите время разряда по руководству): затяжка шин, следы нагрева и окисления, состояние межмодульных перемычек.
- Проверьте параметры. Особенно после замены модуля или обновления ПО: напряжение подключения и конфигурацию питания.
- Изолируйте подозреваемый модуль. Если конфигурация позволяет, отключите часть осей и посмотрите, исчезает ли ошибка. Это помогает найти модуль с повышенной нагрузкой на звено.
Как отличить проблему управления от отказа силовой части. Если F30003 сопровождается сбоями связи DRIVE-CLiQ, ошибками Control Unit и пропаданием отображения компонентов — подозревайте блок управления или питание 24 В. Если напряжение 24 В стабильно, связь в норме, а звено DC на индикации действительно проседает, причина в силовой части: сеть, Line Module, цепь DC или конденсаторы. Просадку 24 В заодно проверьте отдельно: слабый блок питания 24 В способен имитировать целую цепочку ошибок, см. материал о блоках питания контроллера.
Общую логику поиска по серии приводов описывает статья «Сервоприводы Siemens SINAMICS: типовые отказы», а методику по сервосистеме в целом — «Диагностика сервосистемы ЧПУ». Все измерения на силовых цепях выполняет подготовленный персонал с соблюдением мер электробезопасности: в звене DC опасное напряжение остаётся и после отключения.
Ремонт, замена и смежные приводы
Если диагностика показала, что сеть в норме, контакты затянуты, а звено проседает даже без нагрузки, речь, скорее всего, об износе конденсаторов или повреждении выпрямителя Line Module. Такие модули чаще восстанавливают в сервисе: см. услугу ремонта промышленного оборудования и систему диагностики. Для оригинальной продукции этого семейства подробности есть на странице производителя Siemens.
На многих станках в составе одной системы работают приводы разных производителей: подача на одном приводе, шпиндель на частотнике, вспомогательные механизмы на третьем. Логика недобора напряжения в звене у них схожая — меняются лишь коды и параметры. В каталоге представлены сервоусилители и преобразователи частоты, которые используют для замены или модернизации. Это не прямые аналоги SINAMICS, а примеры смежных узлов.
Преобразователь частоты для привода вспомогательных механизмов и шпинделей. Контроль напряжения шины DC и питания — такая же обязательная часть диагностики, как и в SINAMICS.

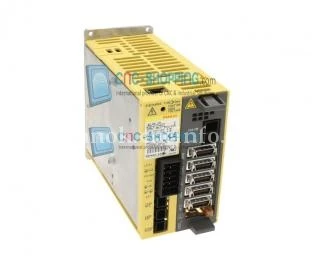

Сервоусилитель серии Beta i с интерфейсом I/O Link. Если на предприятии есть станки FANUC, при тех же симптомах (недобор питания, просадка звена) диагностика строится по схожей логике.
Для сравнения: у FANUC аналогичная ситуация с напряжением звена описана в разборе аварии PSM 07 (DC-напряжение).
Профилактика
Большинство случаев F30003 можно предупредить регулярным обслуживанием шкафа и контролем питания. Общие рекомендации (конкретные интервалы уточняйте по руководству станка):
- регулярно контролируйте качество сети на вводе, фиксируйте провалы и просадки при пусках мощных потребителей;
- периодически подтягивайте силовые клеммы и шины DC в соответствии с моментами затяжки из документации;
- очищайте вентиляционные тракты и фильтры шкафа, проверяйте вентиляторы: перегрев ускоряет старение конденсаторов;
- следите за температурой и влажностью в шкафу, исключайте попадание СОЖ и конденсата;
- после замены модулей и обновления ПО сверяйте параметры питания;
- сохраняйте резервную копию параметров привода и записи журнала ошибок для сравнения.
Если станок эксплуатируется на пределе по мощности питающей группы, имеет смысл пересмотреть распределение нагрузки или проверить, что Line Module подобран с запасом по суммарной мощности осей и шпинделя.
FAQ: частые вопросы
Что означает ошибка SINAMICS F30003?
Силовой модуль зафиксировал, что напряжение звена постоянного тока (DC link) опустилось ниже допустимого порога при включённых импульсах. Привод отключается, пока причина не устранена и ошибка не квитирована.
Всегда ли F30003 означает неисправность привода?
Нет. Чаще причина во внешних факторах: низкое или нестабильное сетевое напряжение, неготовый Line Module, плохие контакты в цепи DC. Замену Motor Module стоит планировать только после проверки питания.
Какие параметры стоит посмотреть при диагностике?
Фактическое напряжение звена в параметрах индикации (например, r0026 или r0070), значение отказа в r0949 и параметр напряжения подключения p0210. Точные номера и трактовку уточняйте по списку параметров вашей версии.
Как отличить проблему питания от отказа самого модуля?
Измерьте сетевое напряжение под нагрузкой и проверьте состояние Line Module. Если сеть в норме, а звено проседает даже при небольшой нагрузке, подозревайте цепь DC или износ конденсаторов силового модуля.
Можно ли просто сбросить ошибку и продолжить работу?
Квитирование допустимо для проверки, но при повторении ошибки продолжать работу не стоит: просадка напряжения может вызвать повреждение модулей и брак детали. Сначала найдите причину.
Заключение
F30003 говорит о том, что звену DC не хватает напряжения, но не указывает, где именно потеряна энергия. Правильный порядок поиска — сеть, питающий модуль, цепь DC и только потом Motor Module и управление. Такой подход исключает лишние замены и сокращает простой станка.
Если вы столкнулись с повторяющейся ошибкой или хотите проверить силовую часть на стенде, специалисты ООО «Эффективное производство» помогут с диагностикой, ремонтом и подбором комплектующих для вашего станка.
